Acest proiect a fost primul realizat.
Generatorul a fost inspirat din proiectele lui Hught Piggot și a fost recuperat dintr-un motor de curent continuu, cu rotor disc, folosit la mașinile unelte ca servomotor.
Motorul avea pe stator magneți permanenți, 10 magneți cilindrici pe fiecare capac, acestea au preluat funcția de rotor în cazul generatorului eolian.
Noul statorul a fost realizat în funcție de geometria rotorului existent. Astfel s-a optat pentru o înfășurare monofazată alcătuită din 10 bobine. Deoarece inducția fiind slabă a fost nevoie sa se realizeze doua statoare.

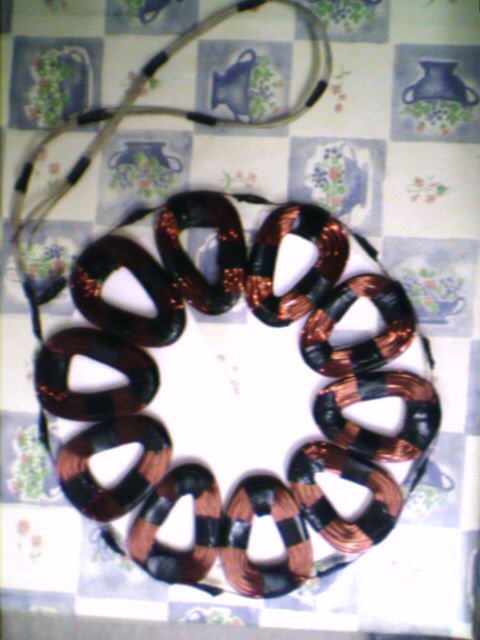

Primul a fost realizat cu conductor CuEm de 1,5 mm, în diametru, iar fiecare bobină având aproximativ 50 de spire.
Al doilea stator a fost realizat cu CuEm de 1 mm, în diametru, iar fiecare bobină având 100 de spire.

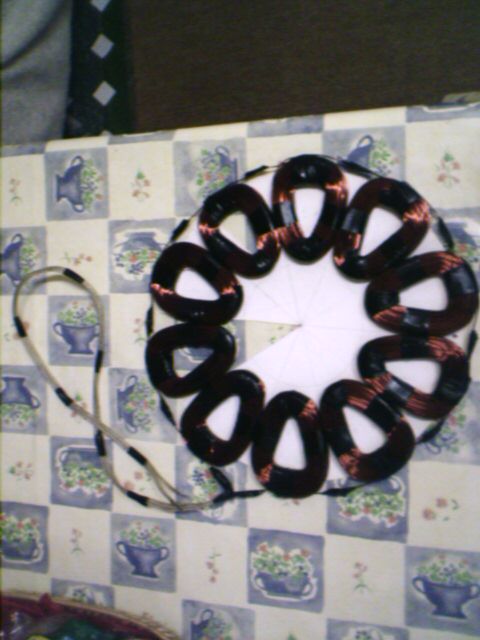

Înfășurarea monofazată (statorul) realizata cu CuEm de 1 mm diametru | |
---|---|
![]() |
![]() |

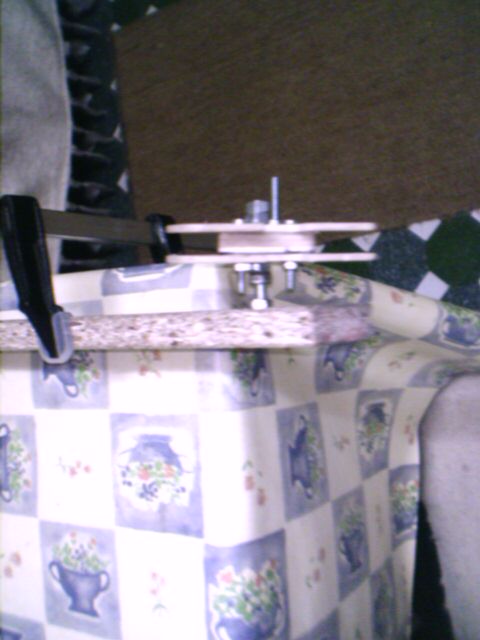

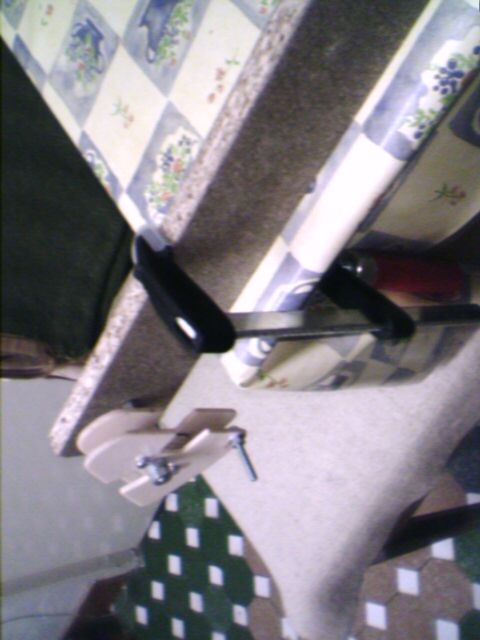

Dispozitiv pentru realizarea bobinelor | ||
---|---|---|
![]() |
![]() |
![]() |
